램오버하는 방법
상식과 지식이 없어도 규칙과 요령만 있으면 그만
1. 우선 자기 가지고 있는 tCL 값을 찾습니다.
tCL 값을 찾는 방식은 자신이 가지고 있는 램 요건을 참조합니다.
예) CL 14 15 16 18 19 20…. 등등
요건에 없는 CL값을 인가하는 경우 직접 값을 넣어 부팅 가는 한 CL 값을 찾습니다.
2. tRCD 값 정하기
tCL값에 2 → 1 OR 4 → 1 식으로 증가시켜 부팅가능 값을 찾습니다.
tRCD = tRC / (t * 2) 이 부분은 테스트하여 짝수로 갈지 홀수로 갈지를 결정함
◎ tRCD 설정 값 검사
tRCD = t * tRC
t = (1,000/목표클럭)
3. tRAS 값 정하기
tCL값의 두 배로 하여 부팅되는지 확인합니다.
부팅에 성공하였다면 tRCD 값은 더 줄일 수 있습니다.
tCL값에 -2 → -1 OR -4 → -1 식 빼가며 부팅 가는 tRCD 값을 찾습니다.
2배 값이 부팅이 안 되거나 오류가 발생하면, + 2 → +1, +4 → +1를 더한 값을
적용하고 부팅과 오류는 없는지 확인합니다.
보통은 tRAS = tRCD + tRP
4. tRC값 정하기
tRP + tRAS로 정합니다.
또는 빼가며 tRCD값을 찾은 경우 +8 → +1, +10 → +1, +12 → +1
식으로 증가하며 부팅 가능한 값을 찾습니다.
◎ tRC 설정 값 검사
tRC = tRCD / t
t = (1,000/목표클럭)
5. tRFC(ns) 값 산출하는 방법
배수 값(t) = (목표로 삼은 MHz를 tCL * 100 값으로 나눈 값)
tRFC(ns) = tRFC / t = 근삿값
6. tRFC값 정하기
tRFC = tRC * (tRRDS + tRRDL) / 2 , 0, +–1, +–2, +–3, 식으로 곱한다.
더 조정을 원하는 경우 찾은 값에서 +-0.1, +-0.2, +-0.3….
미세조정 +-0.01, +-0.02, +-0.04….
식 줄여가며 tRFC값을 조절합니다.
이 값을 계속하여 줄이다 보면 병목현상과 팅김현상 발생하게 됩니다.
한계치 값에 다다른 것입니다.
조금씩 다시 값을 증가 시켜 위 와같은 현상이 없을 때까지 tRFC값을 조절합니다. (적절한 타협)
무난한 값으로 8배로 함.
1.) tRFC2 = tRFC * 1.346 → 고정값
2.) tRFC4 = tRFC2 * 1.623 → 고정값
7. tWTRS값은 tRDDS값보다 같거나 작아야 합니다. (큰 값을 사용할 경우 전압 인가량이 증가)
8. tFAW값은 상위 설정값이 홀수였으면 –1 값을 사용할 수 있습니다.
9. tRTP값은 AUTO값을 사용하거나 tPHYDL 값의 절반으로 정함.
오버 후 속도가 떨어지는 경우를 보면 이 값이 증가합니다.
수동으로 맞출 수도 있지만 많은 부분을 수정해야 하지만 안정화는 더 욱 힘들어 짐이다. 결론은 손 안되는 것이 좋습니다.
이 값은 –2값을 사용하기도 합니다.
10. tRDWR 값은 AUTO값을 사용하거나 안정화가 안 될 경우에는 손대야 합니다.
AUTO값에서 +- 2 → 1 줄이거나 늘리면서 값을 찾습니다.
11. tWRRD값은 1, 2, 3…. 식으로 증가하며 값을 찾습니다.
이 값은 가능하면 1, 2, 3 범위에서 있으면 좋음.
찾을 수 없다면 4 이상 값에서 찾습니다.
10번과 11번은 복사와 관련이 있습니다.
이 정도만 규칙을 적용하여도 어지간한 것은 오버가 됩니다.
이 규칙으로 설정하고 도 부팅에 실패한 다면 한스팀이나 두스팀정도 전압을 더 줍니다.
반대로 과전압 시에도 부팅이 안됩니다. 한스팀이나 두스팀정도 전압을 낮춤니다.
VDDCR SOC 전압이 너무 높거나 낮아도 부팅에 실패합니다. 이 값은 많은 사용자가 사용하는 값을 사용해봅니다.

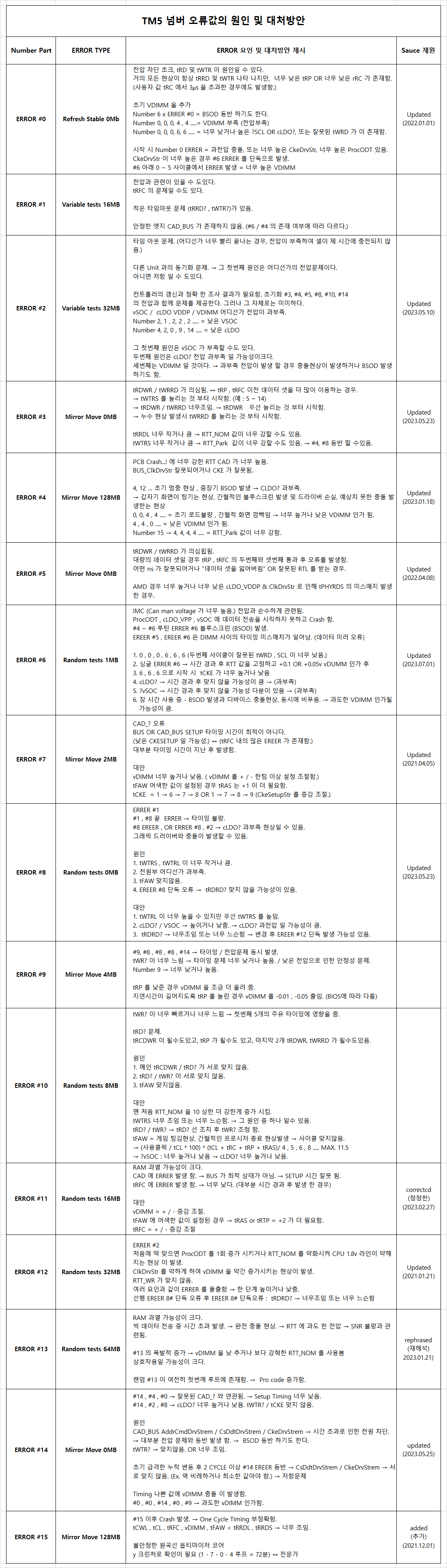

TM5 오류 해독
램오버테스트로 많이 사용하는 프로그램이지만 각각의 오류을 의미을 알수가 없습니다.
참고하세요.
